Śledzenie narzędzi w czasie rzeczywistym staje się coraz ważniejszym elementem nowoczesnych zakładów produkcyjnych. W fabrykach, w których setki narzędzi, przyrządów i elementów oprzyrządowania są współdzielone między stanowiskami, znalezienie konkretnego wyposażenia może pochłaniać zaskakująco dużo czasu.
Problem jest szczególnie widoczny w zakładach wykorzystujących produkcję mieszaną (mixed-line production). Linie produkcyjne często zmieniają asortyment, a narzędzia są regularnie przenoszone pomiędzy stanowiskami. Bez aktualnej informacji o ich położeniu pracownicy muszą polegać na ręcznych rejestrach i komunikacji między zespołami.
Technologia BLE asset tracking, wykorzystująca Bluetooth Low Energy, pozwala ograniczyć ten problem dzięki automatycznemu zbieraniu danych o lokalizacji oznaczonych narzędzi.
Wyzwanie: gdzie znajduje się potrzebne narzędzie?
W wielu zakładach produkcyjnych te same przyrządy są wykorzystywane na różnych liniach i przez różnych pracowników. Wraz ze zmianą produkowanego asortymentu wyposażenie trzeba przenosić między stanowiskami, co utrudnia kontrolę nad jego rozmieszczeniem.
W praktyce prowadzi to do prostego, ale kosztownego problemu: pracownicy tracą czas na szukanie potrzebnych narzędzi.
Niektóre przyrządy trafiają w przypadkowe miejsca na terenie zakładu, a inne pozostają nieodnalezione przez długi czas. Może to powodować opóźnienia, obniżać wydajność i zwiększać ryzyko przestojów produkcyjnych.
Dodatkowym wyzwaniem jest kontrola techniczna wyposażenia. Narzędzia wymagające okresowej kalibracji muszą być odpowiednio identyfikowane i nadzorowane. Jeśli dokumentacja nie odzwierciedla rzeczywistego położenia oraz sposobu wykorzystania przyrządów, łatwiej przeoczyć termin wymaganej kontroli.
Rozwiązanie: śledzenie narzędzi za pomocą BLE
Jednym ze sposobów usprawnienia zarządzania oprzyrządowaniem jest wdrożenie systemu śledzenia zasobów opartego na technologii Bluetooth Low Energy (BLE).
Każde wybrane narzędzie zostaje wyposażone w niewielki nadajnik Bluetooth, nazywany beaconem. Urządzenie cyklicznie wysyła sygnał zawierający identyfikator, który może zostać odebrany przez rozmieszczone w zakładzie bramki.
Bramki przekazują zebrane informacje do centralnego systemu, gdzie dane są przetwarzane i prezentowane użytkownikom.

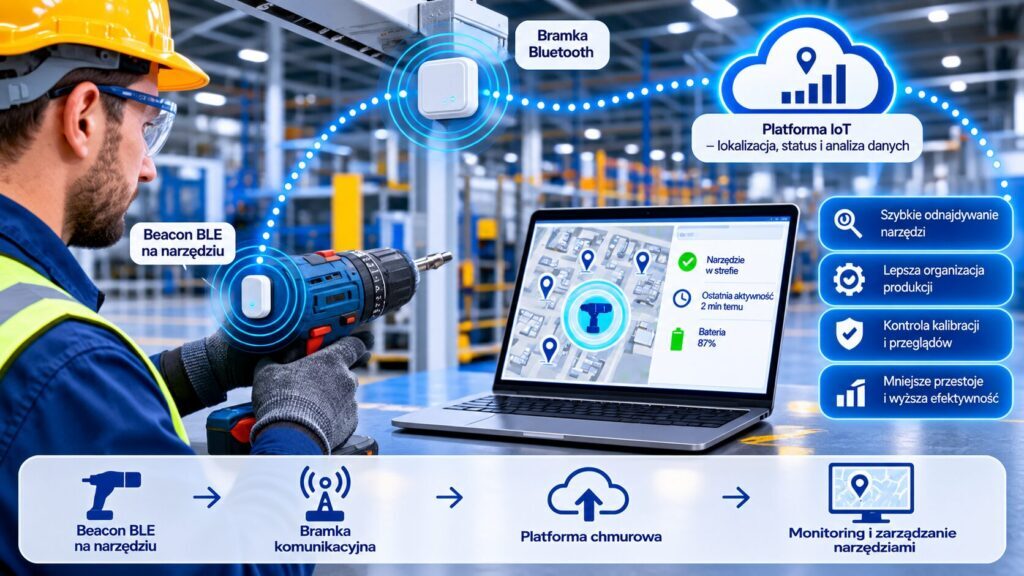

Schemat rozwiązania wygląda następująco:
Beacon BLE → bramka odbiorcza → system centralny → cyfrowa lokalizacja narzędzi
Bramki można instalować w wybranych strefach produkcyjnych, na przykład w pobliżu stanowisk, ciągów komunikacyjnych lub obszarów przechowywania wyposażenia. Ich rozmieszczenie powinno uwzględniać układ hali, przeszkody oraz wymagany poziom dokładności lokalizacji.
W ten sposób fizyczne wyposażenie zakładu zostaje połączone z cyfrowym systemem monitorowania.
Cyfrowa mapa lokalizacji narzędzi
Jedną z najważniejszych zalet rozwiązania jest możliwość stworzenia cyfrowej mapy lokalizacji narzędzi.
Zamiast sprawdzać kolejne stanowiska i pomieszczenia, pracownik może wyszukać potrzebne oprzyrządowanie w systemie. W zależności od zastosowanej infrastruktury otrzymuje informację o obszarze, strefie lub bardziej precyzyjnym położeniu danego narzędzia.
Takie podejście może znacząco skrócić czas poszukiwań, ograniczyć niepotrzebne przemieszczanie się pracowników i ułatwić organizację pracy.
Ma to szczególne znaczenie w dużych zakładach, w których wyposażenie jest rozmieszczone na wielu liniach produkcyjnych, a jego lokalizacja zmienia się w ciągu dnia.
Jak działa śledzenie narzędzi produkcyjnych?
System śledzenia narzędzi oparty na BLE składa się z kilku podstawowych elementów.
1. Beacon BLE zamontowany na narzędziu
Do każdego monitorowanego przyrządu przypisuje się beacon Bluetooth z unikalnym identyfikatorem. Pozwala to odróżnić poszczególne elementy wyposażenia i powiązać je z informacjami zapisanymi w systemie.
Sposób montażu powinien być dopasowany do konstrukcji narzędzia oraz warunków pracy w zakładzie.
2. Bramki BLE w hali produkcyjnej
Bramki odbierają sygnały emitowane przez beacony. Odpowiednie rozmieszczenie infrastruktury pozwala zbierać informacje potrzebne do określenia lokalizacji narzędzi.
Liczba i konfiguracja bramek zależą między innymi od wielkości obiektu, układu pomieszczeń, materiałów konstrukcyjnych i oczekiwanej dokładności.
3. Przekazywanie danych do systemu centralnego
Odebrane dane są przesyłane do systemu nadrzędnego za pośrednictwem dostępnej infrastruktury sieciowej, na przykład Ethernetu lub Wi-Fi, jeśli dana konfiguracja obsługuje takie połączenie.
System przetwarza informacje i przypisuje je do konkretnych zasobów.
4. Wyszukiwanie potrzebnego wyposażenia
Pracownik korzysta z aplikacji, panelu lub terminala, aby sprawdzić lokalizację narzędzia. Dzięki temu może szybciej ustalić, gdzie rozpocząć poszukiwania i czy dany przyrząd znajduje się w odpowiedniej strefie.
Warto pamiętać, że rzeczywista dokładność lokalizacji zależy od zastosowanej technologii, rozmieszczenia bramek oraz warunków panujących w obiekcie.
Cyfrowa identyfikacja każdego narzędzia
Sam sygnał Bluetooth nie wystarczy do sprawnego zarządzania wyposażeniem. Istotne jest również powiązanie identyfikatora beacona z konkretnym narzędziem w cyfrowym katalogu zasobów.
Przykładowo system może wykorzystywać następujące przypisania:
- NARZ-001 – przyrząd produkcyjny nr 001,
- NARZ-002 – przyrząd produkcyjny nr 002,
- NARZ-003 – przyrząd produkcyjny nr 003.
Każdy zasób otrzymuje własną cyfrową tożsamość, a informacje o jego lokalizacji mogą być prezentowane razem z nazwą, numerem ewidencyjnym i innymi danymi zapisanymi w systemie.
Ułatwia to kontrolę dużej liczby narzędzi oraz ogranicza ryzyko pomyłek podczas ich wyszukiwania i przekazywania między stanowiskami.
Mniej czasu na szukanie, mniej przestojów
W produkcji czas pracownika jest jednym z kluczowych zasobów. Jeśli operator musi przez dłuższy czas szukać potrzebnego przyrządu, firma ponosi koszt nie tylko samego czasu pracy, ale również potencjalnego opóźnienia kolejnych etapów procesu.
Dzięki real-time tool tracking można ograniczyć czas potrzebny na ustalenie, gdzie znajduje się wyposażenie.
Zamiast zastanawiać się, gdzie ostatnio widziano dany przyrząd, pracownik może sprawdzić jego lokalizację w systemie i szybciej podjąć działanie.
To zmiana, która może usprawnić codzienną organizację pracy, szczególnie w zakładach wykorzystujących wiele narzędzi na różnych liniach produkcyjnych.
Śledzenie narzędzi a kalibracja i utrzymanie techniczne
Lokalizacja narzędzi ma znaczenie nie tylko dla bieżącej produkcji, lecz także dla kontroli ich stanu technicznego.
Niektóre przyrządy wymagają kalibracji po określonym czasie lub zgodnie z ustalonym harmonogramem. Jeśli przedsiębiorstwo korzysta wyłącznie z ręcznych rejestrów, aktualizacja informacji o lokalizacji i wykorzystaniu wyposażenia może być trudna.
Połączenie systemu lokalizacji z oprogramowaniem do zarządzania wyposażeniem może pomóc uporządkować procesy związane z kontrolą techniczną:
lokalizacja → identyfikacja narzędzia → historia wykorzystania → kontrola techniczna → kalibracja
Sama lokalizacja BLE nie potwierdza jednak wykonania kalibracji ani nie zastępuje dokumentacji technicznej. Aby uzyskać takie funkcje, należy zintegrować system lokalizacyjny z odpowiednim oprogramowaniem i procedurami obowiązującymi w zakładzie.
Najważniejsze korzyści ze śledzenia narzędzi
Szybsze odnajdywanie wyposażenia
Pracownicy mogą sprawdzić lokalizację potrzebnego oprzyrządowania bez konieczności przeszukiwania kolejnych obszarów fabryki.
Ograniczenie przestojów
Łatwiejszy dostęp do informacji o położeniu narzędzi może zmniejszyć czas oczekiwania i ograniczyć opóźnienia wynikające z ich braku na stanowisku.
Lepsza kontrola zasobów
Każde oznaczone narzędzie otrzymuje cyfrową tożsamość, co ułatwia zarządzanie dużą liczbą elementów wyposażenia.
Wsparcie kontroli technicznej
Aktualniejsze dane o lokalizacji mogą wspierać organizację przeglądów, konserwacji i kalibracji, jeśli system jest odpowiednio zintegrowany z procesami utrzymania technicznego.
Mniej ręcznej pracy
Automatyczne zbieranie danych ogranicza potrzebę ręcznego aktualizowania rejestrów lokalizacji i przekazywania informacji między pracownikami.
Lepsza organizacja produkcji
Bieżąca wiedza o rozmieszczeniu narzędzi ułatwia planowanie pracy na wielu liniach i stanowiskach.
BLE asset tracking w inteligentnej fabryce
Śledzenie narzędzi jest jednym z wielu zastosowań technologii BLE asset tracking w przemyśle.
Podobne rozwiązania można wykorzystać do monitorowania:
- maszyn i urządzeń produkcyjnych,
- przyrządów oraz oprzyrządowania,
- wyposażenia technicznego,
- wózków transportowych,
- pojemników i opakowań zwrotnych,
- palet,
- części i komponentów,
- sprzętu wykorzystywanego przez służby utrzymania ruchu.
Infrastruktura wdrożona początkowo do monitorowania narzędzi może w przyszłości posłużyć do cyfryzacji kolejnych obszarów zakładu. Zakres takiego rozszerzenia zależy od możliwości systemu, zastosowanych urządzeń i integracji z istniejącym oprogramowaniem.
Od ręcznych rejestrów do danych w czasie rzeczywistym
Tradycyjne zarządzanie narzędziami często opiera się na arkuszach, dokumentach i informacjach przekazywanych między pracownikami.
Problem polega na tym, że rzeczywistość na hali produkcyjnej zmienia się szybciej niż dokumentacja. Narzędzie może zostać przeniesione na inną linię, odłożone w innym miejscu lub przekazane innemu zespołowi, a ręczny rejestr nie zawsze zostaje zaktualizowany.
Śledzenie narzędzi w czasie rzeczywistym pozwala zautomatyzować część tego procesu. Dane zbierane przez infrastrukturę BLE mogą być prezentowane w systemie lokalizacyjnym, zapewniając bardziej aktualny obraz rozmieszczenia wyposażenia.
W rezultacie decyzje operacyjne mogą być podejmowane na podstawie bieżących informacji, a nie wyłącznie na podstawie wcześniejszych zapisów.
Produkcja mieszana wymaga większej widoczności
Produkcja mieszana pozwala elastycznie reagować na zamówienia i wytwarzać różne produkty na tych samych liniach. Jednocześnie zwiększa liczbę zmian organizacyjnych i przepływów pomiędzy stanowiskami.
Narzędzia są często przenoszone z jednej linii na drugą, dlatego ich ręczne ewidencjonowanie może stawać się coraz bardziej czasochłonne.
Im bardziej dynamiczna jest organizacja produkcji, tym większą wartość może mieć automatyczna lokalizacja zasobów. System BLE pomaga szybciej ustalić położenie wyposażenia i wspiera sprawniejszy przepływ pracy pomiędzy stanowiskami.
Przyszłość zarządzania narzędziami produkcyjnymi
Lokalizacja może być pierwszym krokiem do stworzenia bardziej zaawansowanego systemu zarządzania wyposażeniem.
Dane lokalizacyjne można łączyć z informacjami dotyczącymi:
- historii wykorzystania,
- konserwacji i przeglądów,
- terminów kalibracji,
- czasu przebywania w określonych strefach,
- dostępności narzędzi,
- planowania produkcji.
Zakres automatyzacji zależy od integracji z innymi systemami oraz od danych faktycznie zbieranych w zakładzie.
Dzięki temu IoT tool tracking może stać się częścią szerszego ekosystemu Smart Factory, wspierającego zarządzanie zasobami i optymalizację procesów produkcyjnych.
Podsumowanie
Śledzenie narzędzi w czasie rzeczywistym z wykorzystaniem BLE pomaga rozwiązać jeden z pozornie prostych, ale kosztownych problemów produkcji: brak aktualnej informacji o tym, gdzie znajduje się potrzebne oprzyrządowanie.
Beacony przypisane do narzędzi wysyłają sygnały Bluetooth, bramki odbierają je i przekazują dane do systemu centralnego, a pracownicy mogą sprawdzać lokalizację wyposażenia w cyfrowym interfejsie.
Takie rozwiązanie może ograniczyć czas poszukiwania narzędzi, zmniejszyć ryzyko przestojów i usprawnić zarządzanie wyposażeniem. W połączeniu z odpowiednim oprogramowaniem może również wspierać organizację konserwacji, kontroli technicznej i kalibracji.
Dla zakładów rozwijających koncepcję Smart Factory technologia BLE może być praktycznym krokiem w stronę większej widoczności zasobów, lepszej organizacji pracy i bardziej efektywnego wykorzystania wyposażenia.
